                  D 66 K3

D 66 K3 is the most powerful digital dimmer from WORK®. It features in 3U rack units 12 channels with 25 A each. This is the perfect tool for fixed installations and touring, as it provides reliability, power and flexibility. FEATURES
12 channel digital dimmer.
DMX 512 and analog (DC 0-10 V) signal input, possibility to operate with both signal types simultaneously.
 Load capacity: 25 A per channel. Total 18 kW (mono-phase) and 55 kW (tri-phase).
Individual DMX address and patchable response curve for each input channel (linear, quadratic, quadratic inverse, on/off).
 Preheat level on each channel.
 DMX buffer against connections fails.
 2 pole circuit breaker (1P+N) for each channel.
 Auto-adjustment of power frequency between 47 and 63 Hz.
Synchronization with microprocessor to detect and filter spurious frequencies produced in the power supply.
 Slow start with 4 second starting flange, avoiding current peaks.
 Program memory: 3 programs (64 programmable chases each).
 Lateral fixation accessories and handles.
LED indicators for output levels of each channel, DMX signal detection and error detection.
TECHNICAL DATA D 66 K3
 Main supply: Mono-phase AC 230-240 V / Tri-phase (3P/N/E) AC 380 V.
 Main supply frequency: 47 – 63 Hz.
 Output power: Mono-phase 18 kW / Tri-phase 55 kW.
Output current: 25 A per channel.
Load type: Resistive and inductive (no more than 15%of nominal load if it is inductive).
Signal connector: DMX in: XLR3 pin and male XLR5 pin. DMX thru: XLR3 pin and female XLR5 pin. Analog in: Sub-D (15 pin).
Main supply connector:: Terminals (L+N+E).
 Output channel connector: Terminals (L+N+E) x 12.
 Dimensions (WxHxD): 483 x 132 x 412 mm. (3 19“ HU rack).
 Weight: 25 kg.

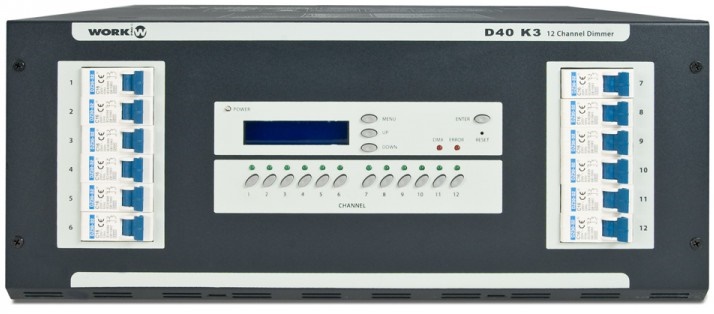

                  D 40 K3

D 40 K3 es el último dimmer de alto rendimiento de WORK. Soporta señales tanto DMX como analógicas, con 12 canales de 16 A.Incorpora 3 programas con 64 chases por programa para realizar secuencias y configurar velocidad e intensidad de canal. El avanzado software de configuración permite"patchear" cada canal en una dirección DMX independiente, tiempo de pre-heat, curva de respuesta, lenguaje del menu, etcSoporta señales analógicas, siendo compatible con los controladores con salida 0-10V. Puede ser manejado sin controlador de luces gracias al menu y los botones de disparo en cada canal.Completamente protegido electrónicamente, su circuito de potencia ha sido sobredimensionado, incluyendo TRIACS más potentes. Su parte trasera ha sido diseñada para una máxima versatilidad, incluyendo 24 schukos (2 por salida). Las entradas y salidas de señal DMX pueden realizarse tanto con conectores de 5 como de 3 pines. La entrada analógica se realiza con conector sub 15
canais: 12.
Máxima corriente de saida: 15A/canal.
Entrada DMX: 3 e5 pinos XLR.
Dimensiones (An x Al x Pr): 483 x 183.2 x 412 mm.
Peso: 18 kg.

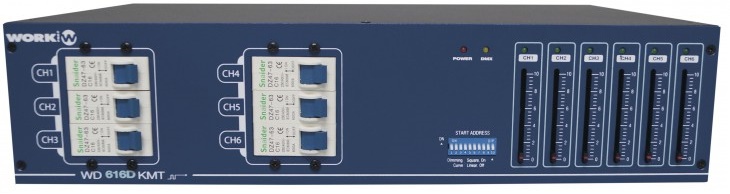

             WD 616D KMT

WD 616D KMT es un dimmer pack de 6 canales y 16 A cada uno, que garantiza el control sobre la intensidad lumínica. Completo, versátil y funcional, se adapta a cualquier demanda, siendo compatible con señales DMX 512 y dispone de alimentación trifásica.
WD 616D KMT cuenta con control individual en cada canal con LED indicador del valor de dimmerización.Incorpora funciones como precalentamiento hasta un 50% de la salida total o direccionamiento DMX a través de las asignación mediante dip-switches. Potencia: Monofásico 230/240 V AC. Trifásico (3P/N/E) 380 V AC.
Potencia de Saída: Monofásico 7,4 kW. Trifásico 22 kW.
Corrente de Saída: 16 A/canal.
Tipo de Carga: resistiva e Inductiva (não mais de 15% da carga nominal se é inductiva).
Conector de Señal : DMX in : XLR-3 pin macho. DMX out: XLR-3 pin femea.
Conector de Alimentação: Terminales (L+N+E).
Conectores de saída de canal: Terminais (L+N+E) x 6. (An x Al x Pr): 483 x 88 x 381 mm. (2 HU rack 19").
Peso: 8,38 kg
                  MD 206

MD 206 es un dimmer pack de 6 canales de 20A cada uno y con control de dimerización. Compatible con señales DMX 512 y alimentación trifásica.
La unidad dispone de control individual de cada canal y LED testigo de nivel de dimmer. Puede funcionar sin consola externa gracias a los faders frontales que controlan la dimerización de cada canal.
Incorpora funciones tales como control de precalentamiento hasta un máximo de 50% del nivel total de salida o direccionamiento DMX mediante dip-switch. Cada canal viene equipado con un magnetotérmico de 20A.La unidad está protegida con un detector de posibles cortocircuitos de la carga. Asimismo, cada salida dispone de conector schuko con tapa de protección
: Monofásico 230/240V AC 50 Hz/ Trifásico (3P+N+E) 380 V AC.
Potencia de saída: Monofásico: 9,2 kW / Trifásico: 27, 6 kW.
Corrente de saída: 16 A.
Tipo de carga: Resistiva e inductiva (não mais de 15% da carga nominal).
Conexionado de señal: DMX in: XLR 3 macho / DMX out: XLR 3 femea.
Conexionado de alimentación: Conector CETAC 3p+N+E.
Dimensiones: 483 x 88 x 381 mm.
Peso: 8,4 kg
              WD 2012 DMX

Este dimmer modular de 12 canaís integra um software com uma unidade de 32 bits. Ecrã LCD de grande formato permite visualizar opeções  e gráficos.
Gracias a los conectores del panel trasero,WD 2012 DMX acepta tanto señales DMX procedentes de una consola, como MIDI o analógicas. Se puede controlar la dirección DMX de cada canal, además de propiedades tales como curva de respuesta, límite de salida, precalentamiento o chequeo de carga.
Incorpora 12 memorias internas totalmente configurables tanto en velocidad de ejecución como en tiempo de fundido de entrada y salida. La configuración de funcionamiento en modo MASTER/SLAVE amplía la cantidad de unidades conectadas.El acceso a todas estas funciones y cambios de valor se realiza fácilmente, gracias al empleo de un encoder y sus teclas de confirmación.
WD 2012 DMX es un dispositivo seguro, ya que incorpora una alarma de sobre-tensión, fusible electrónico, chequeo de carga y detección de exceso de temperatura. La unidad se puede bloquear para evitar manipulaciones no deseadas.Su estructura de construcción modular permite una reparación y sustitución de la unidad de potencia de un canal de una manera rápida y sencilla, independientemente del resto de canales, sin necesidad de desensamblar la unidad.
12 canais de saída.
10 A por canal, total 120 A (monofásico) 40 A (trifásico).
Entradas: DMX, MIDI, Analog. (0 - 10V).
Dimensiones (An x Al x Pr): 483 x 178 x 436 mm.

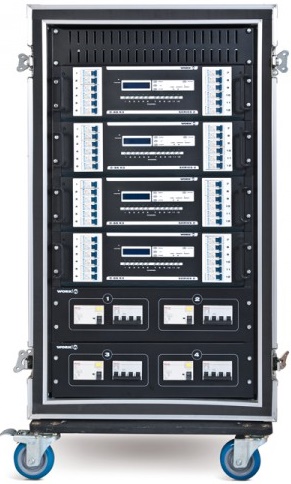

                 TOURDIM
Este rack de dimmer basado en el modelo D 66 K3 ha sido diseñado para la gran mayoría de las instalaciones así como para las compañías de alquiler, siendo perfecto para actuaciones en directo.

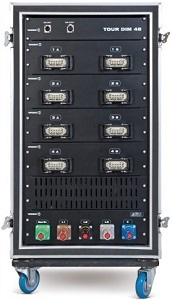

 TOURDIM 48 consta de 4 dimmers D 66 K3 que proporcionan 48 canales de dimmerización de hasta 16 A cada uno. Incorpora protección de cada canal con magnetotérmico individual. Todos sus canales son patcheables así como la curva de respuesta. El sistema viene completamente cableado interiormente, las salidas de canal situadas en el panel trasero se efectúan por un conexionado doble de conectores Harting de 16 pines. Asimismo la señal de control DMX situada en el panel trasero permite integrar el dispositivo en una red al disponer de conexión de entrada y LINK.
 As ligações de alimentação (3P+N+E) se realizan mediante conectores Powerlock de 400 A.
 En el apartado de protecciones, cada dimmer dispone de protección individual con diferencial y magnetotérmico de 4 polos (3P+N).Todo el sistema viene integrado en un rack de 20 HU 19" con marco de protección interna para proteger los elementos de golpes. En los laterales incorpora rejillas de ventilación para la correcta refrigeración de los dimmers. Sus ruedas de transporte (2 de ellas con autobloqueo) permiten desplazar el rack sin esfuerzo..
Caracteristicas
48 canales de 16 A (cada uno) con protección magneto-térmica independiente (1P+N).
 Protección diferencial y magneto-térmica para cada bloque de 12 canales (equivalente a un dimmer).
 Entrada de alimentación principal por  conectores Powerlock de 400 A.
 Salida de canales a través de un multi-connector de 16 pines.
 Panel trasero con conector XLR-5 Pin de entrada y salida (Bypass).
 Ventilación lateral del rack.
 Indicadores LED para el nivel de salida de cada canal.
 Pantalla LCD de 16x2 caracteres.
 Curva de respuesta patcheable individualmente en cada canal entre Lineal, Cuadrática, Cuadrática inversa, ON-OFF.
 Nivel de pre-heat ante fallos de conexión.
 Slow-start con una rampa de inicio de 4 segundos para evitar picos de corriente.
 Auto-ajuste de la frecuencia de red entre 47 y 63 Hz.
 Triacs de 41 A.
 Pode ser fornecido em armário de chapa com  ou sem porta frontal.
podendo ter  um numero de canais conforme o projecto.
Fabricada en metal, la serie de rack RM PRO es una solución eficaz para la fijación de equipos de sonorización e iluminación. Dispone de puntos de fijación para ventiladores interiores. Se puede evitar así problemas consecuentes de la disipación de calor. Estos racks disponen de aperturas laterales de fácil manejo, junto con una puerta frontal de cristal desmontable.
Para la fijación de elementos en su interior, incorpora tanto carriles normalizados al estándar de 19" como bandejas de soporte. El amplio espacio entre la puerta y la zona de fijación, permite manejar fácilmente los controles frontales de las unidades. Con su sistema de ruedas, la serie RM PRO puede ser usada tanto para aplicaciones móviles como fijas. Asegura la perfecta estabilidad de la unidad.
La puerta de metacrilato protege los elementos del polvo y la suciedad, y permite controlar de manera efectiva la visualización de controles o indicaciones de los elementos colocados en su interior. Incluye además cierre de seguridad.

NOTA: Todos os nossos artigos fornecidos  com montagem tem uma garantia de 5 anos com uma revisão anual.
